MEDIA TRANSMISI JARINGAN

    Media transmisi Secara garis besar ada dua kategori media transmisi, yakni :

a. Guided media (media terpandu)

b. Unguided media(media tidak terpandu).

    Media transmisi yang terpandu maksudnya adalah media yang mampu mentransmisikan besaran-besaran fisik lewat materialnya. Contoh: kabel twisted-pair, kabel coaxial dan serat optik.

Berikut kita akan menjelaskan mengenai GUIDED MEDIA

1. KABEL COAXIAL

   Kabel coaxial atau popular disebut “coax” terdiri atas konduktor silindris melingkar, yang menggelilingi sebuah kabel tembaga inti yang konduktif.

• Kecepatan dan keluaran: 10 -100 Mbps
• Biaya rata-rata per node: murah
• Media dan ukuran konektor: medium
• Panjang kabel maksimum: 200m (disarankan 180m) untuk thin-coaxial dan 500m untuk thick-coaxial

   Saat bekerja dengan kabel, penting bagi kita untuk mempertimbangkan ukurannya; seperti ketebalan, diameter, pertambahan kabel sehingga akan menjadi pertimbangan atas kesulitan saat instalasi dilapangan. Kita juga harus ingat bahwa kabel akan mengalami tarikan-tarikan dan tekukan di dalam pipa.

2. KABEL TWISTED PAIR

    Kabel twisted-pair terdiri atas dua jenis yaitu shielded twisted pair biasa disebut STP dan unshielded twisted pair (tidak memiliki selimut) biasa disebut UTP.

a.  STP ( Shielded Twisted Pair ).

   Kabel STP mengkombinasikan teknik-teknik perlindungan dan antisipasi tekukan kabel. STP yang peruntukan bagi instalasi jaringan ethernet, memiliki resistansi atas interferensi elektromagnetik dan frekuensi radio tanpa perlu meningkatkan ukuran fisik kabel. Kabel Shielded Twister-Pair nyaris memiliki kelebihan dan kekurangan yang sama dengan kabel UTP. Satu hal keunggulan STP adalah jaminan proteksi jaringan dari interferensi-interferensi eksternal, sayangnya STP sedikit lebih mahal dibandingkan UTP.

• Kecepatan dan keluaran: 10-100 Mbps
• Biaya rata-rata per node: sedikit mahal dibadingkan UTP dan coaxial
• Media dan ukuran konektor: medium
• Panjang kabel maksimum yang diizinkan : 100m (pendek).

b.      UTP ( Unshieled Twisted Pair ).

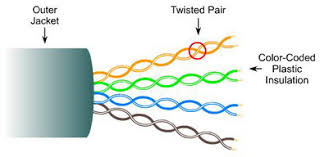

    Secara fisik, kabel Unshielded Twisted-Pair terdiri atas empat pasang kawat medium. Setiap pasang dipisahkan oleh lapisan pelindung. Tipe kabel ini semata-mata mengandalkan efek konselasi yang diproduksi oleh pasangan-pasangan kawat, untuk membatasi degradasi sinyal. Seperti halnya STP, kabel UTP juga harus mengikuti rule yang benar terhadap beberapa banyak tekukan yang diizinkan perkaki kabel. UTP digunakan sebagai media networking dengan impedansi 100 Ohm. Hal ini berbeda dengan tipe pengkabelan twister-pair lainnya seperti pengkabelan untuk telepon. Karena UTP memiliki diameter eksternal 0,43 cm, ini menjadikannya mudah saat instalasi. UTP juga mensuport arsitektur-arsitektur jaringan pada umumnya sehingga menjadi sangat popular.

• Kecepatan dan keluaran: 10 – 100 Mbps
• Biaya rata-rata per node: murah
• Media dan ukuran: kecil
• Panjang kabel maksimum yang diizinkan : 100m (pendek).

Beberapa kategori Kabel UTP :

Kategori	Kegunaan
Category 1 (Cat1)	Kualitas suara analog
Category 2 (Cat2)	Transmisi suara digital hingga 4 megabit per detik
Category 3 (Cat3)	Transmisi data digital hingga 10 megabit per detik
Category 4 (Cat4)	Transmisi data digital hingga 16 megabit per detik
Category 5 (Cat5)	Transmisi data digital hingga 100 megabit per detik
Enhanced Category 5 (Cat5e)	Transmisi data digital hingga 250 megabit per detik

     Kabel UTP memiliki banyak keunggulan. Selain mudah dipasang, ukurannya kecil, juga harganya lebih murah dibanding media lain. Kekurangan kabel UTP adalah rentang terhadap efek interferensi elektris yang berasal dari media atau perangkat-perangkat di sekelilingnya. Meski begitu, pada prakteknya para administrator jaringan banyak menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.

3. KABEL FIBER OPTIC

   Kabel fiber optic merupakan media networking yang mampu digunanakan untuk transmisi-transmisi modulasi. Jika dibandingkan media-media lain, fiber optic memiliki harga lebih mahal, tetapi cukup tahan terhadap interferensi elektromagnetis dan mampu beroperasi dengan kecepatan dan kapasitas data yang tinggi. Kabel fiber optic dapat mentransmisikan puluhan juta bit digital perdetik pada link kabel optic yang beroperasi dalam sebuah jaingan komersial. Ini sudah cukup utnuk mengantarkan ribuan panggilan telepon.

Beberapa keuntungan kabel fiber optic:

• Kecepatan: jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi, mencapai gigabits per second
• Bandwidth: fiber optic mampu membawa paket-paket dengan kapasitas besar.
• Distance: sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan “refresh” atau “diperkuat”.
• Resistance: daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor, atau bahkan kabel-kabel transmisi lain di sekelilingnya.

    Maintenance: kabel-kabel fiber optic memakan biaya perawatan relative murah.

Tipe-tipe kabel fiber optic:

• Kabel single mode merupakan sebuah serat tunggal dari fiber glass yang memiliki diameter 8.3 hingga 10 micron. (satu micron besarnya sekitar 1/250 tebal rambut manusia)
• Kabel multimode adalah kabel yang terdiri atas multi serat fiber glass, dengan kombinasi (range) diameter 50 hingga 100 micron. Setiap fiber dalam kabel multimode mampu membawa sinyal independen yang berbeda dari fiber-fiber lain dalam bundel kabel.
• Plastic Optical Fiber merupakan kabel berbasis plastic terbaru yang memiliki performa familiar dengan kabel single mode, tetapi harganya sedikit murah.

TABEL: Karakteristik titik-ke-titik media terpandu

	Rentang frekuensi	Atenuasi khusus	Delay khusus	Jarak repeater
Twisted pair (dengan loading)	0 – 3,5 kHz	0,2 dB/km @ 1kHz	50 µs/Km	2 km
Twisted pair (kabel multipair)	0 – 1 MHz	3 dB/km @ 1kHz	5 µs/Km	2 km
Coaxial	0 – 500 MHz	7 dB/km @ 10kHz	4 µs/Km	1 – 9 km
Fiber Optic	180 – 370 THz	0,2 – 0,5 dB/km	5 µs/Km	40 km

TABEL: Perbandingan jenis kabel

Karakteristik	Thinnet	Thicknet	Twisted Pair	Fiber Optic
Biaya/harga	Lebih mahal dari twisted	Lebih mahal dari thinnet	Paling murah	Paling mahal
Jangkauan	185 meter	500 meter	100 meter	2000 meter
Transmisi	10 Mbps	10 Mbps	1 Gbps	> 1 Gbps
Fleksibilitas	Cukup fleksibel	Kurang fleksibel	Paling fleksibel	Tidak fleksibel
Kemudahan instalasi	Mudah	Mudah	Sangat mudah	Sulit
Resistensi terhadap inferensi	Baik	Baik	Rentan

 2. Unguided Media Transmission (Media Transmisi Tidak Terpadu)

Media unguided mentransmisikan gelombang elektromagnetik tanpa menggunakan konduktor fisik seperti kabel atau serat optik. Contoh sederhana adalah gelombang radio seperti microwave, wireless mobile dan lain sebagainya.

STANDAR PENGKABELAN



1. EIA/TIA-568A & EIA/TIA-568B merupakan standar internasional
pengkabelan dengan jack RJ-45 dan kabel UTP/STP kategori 3, 5, dan 6 (4
twisted pair) yang digunakan dalam teknologi ethernet dan PABX. Dua
standar (A & B) digunakan untuk crossover cable. Ujung satu dengan
standar A, dan ujung lainnya dengan standar B.

2. Urutan dengan standar EIA/TIA-568A (putih hijau, hijau, putih
orange, biru, putih biru, orange, putih coklat, coklat) dan
EIA/TIA-568B (putih orange, orange, putih hijau, biru, putih biru,
hijau, putih coklat, coklat) biasa digunakan untuk interkoneksi antar
hardware maupun antar jaringan. Penggunaan susunan yang lain
diperbolehkan, namun harus memenuhi kriteria pada no. 3 dan seterusnya.
3. Pin 1 & 2, dalam ethernet digunakan sebagai Tx. Untuk
menghindari interferensi, maka harus dijadikan 1 pair (biasanya putih
orange – orange atau putih hijau – hijau) untuk memenuhi kebutuhan
elektris dalam protokol high-speed-LAN.
4. Pin 3 & 6, dalam ethernet digunakan sebagai Rx. Untuk
menghindari interferensi, maka harus dijadikan 1 pair (biasanya putih
orange – orange atau putih hijau – hijau) untuk memenuhi kebutuhan
elektris dalam protokol high-speed-LAN.
5. Pin 4 & 5 (dalam wikipedia disebut sebagai “the central two
pins”) digunakan untuk membawa sinyal telepon (internet bukan hanya
ethernet) atau sinyal suara dalam standar telekomunikasi. Bahkan RJ-11
bisa dimasukkan ke port RJ-45. Untuk keperluan ini, sudah seharusnya
jadi 1 pair di tengah (biasanya biru – biru putih)
6. Pin 7 & 8, biasanya digunakan untuk teknologi Power over
Ethernet (PoE), yaitu untuk meningkatkan power pada perangkat VOIP,
wireless LAN access point, webcam, ethernet hub, komputer, dan
perangkat lain yang tidak memungkinkan untuk memberikan suplai power
secara terpisah.
Dalam hal ini tentunya pin 7 & 8 harus merupakan 1 pair (biasanya putih coklat – coklat).
Jadi kesimpulannya, susunan warna lain diperbolehkan, asal tiap pair
tetap dibedakan penempatan berdasarkan fungsinya agar mendukung
penggunaan hardware selain PC dalam jaringan. Ingat, internet tidak
hanya berisi PC.

MODEL PENGKABELAN

Kabel Crossover

Digunakan untuk menghubungkan dua perangkat yang sama (NIC dengan NIC lainnya, hub dengan hub yang lainnya dan lain-lain). Berikut adalah gambar dan susunan kabel Crossover

Kabel Straight

Digunakan untuk menghubungkan NIC dengan hub atau NIC dengan switch. Berikut adalah gambar dan susunan kabel Straight

Roll Over Cable



Digunakan untuk menghubungkan sebua terminal dan modem ke Cisco Router seri 2500 Access Server.



MEDIA PENDUKUNG

1.Network Interface Card

Kartu jaringan (Network Interface Card atau disingkat NIC, sering disebut juga
Network Adapter, LAN Card, atau Ethernet Card) berfungsi sebagai jembatan antara komputer dengan jaringan komputer. Perangkat jaringan komputer ini bertugas untuk mengirimkan paket-paket data ke komputer tujuan dan menerima paket data yang dikirim komputer lain.

2.Patch cable



 Patch cable adalah segmen kabel UTP yang dipakai untuk menghubungkan kartu interface jaringan ke wall jack atau untuk menghubungkan bagian-2 lain dari instalasi kabel jaringan ini.

Patch panel merupakan panel penghubung yang menyediakan multi port yang menyalurkan kabel-2 ke piranti-2 atau hardware penghubung lainnya seperti switch.

3. Modular jack

odular Jack ialah satu soket yang digunakan untuk menyambungkan kabel rangkaian kepada dinding (Wall Face Plate Scheme).

Daripada modular jack ini, kabel akan disambungkan mengikut warna yang telah ditetapkan. Sambungkan penghujung kabel kepada hub/switch.

MEDIA UNGUIDED (TIDAK TERPADU)

Unguided transmission media atau media transmisi tidak terpandu merupakan jaringan yang menggunakan sistem gelombang.

• Gelombang mikro

Gelombang mikro (microwave) merupakan bentuk radio yang menggunakan frekuensi tinggi (dalam satuan gigahertz), yang meliputi kawasan UHF, SHF dan EHF. Gelombang mikro banyak digunakan pada sistem jaringan MAN, warnet dan penyedia layanan internet (ISP). Keuntungan menggunakan gelombang mikro adalah akuisisi antar menara tidak begitu dibutuhkan, dapat membawa jumlah data yang besar, biaya murah karena setiap tower antena tidak memerlukan lahan yang luas, frekuensi tinggi atau gelombang pendek karena hanya membutuhkan antena yang kecil. Kelemahan gelombang mikro adalah rentan terhadap cuaca seperti hujan dan mudah terpengaruh pesawat terbang yang melintas di atasnya.

• Satelit

Satelit adalah media transmisi yang fungsi utamanya menerima sinyal dari stasiun bumi dan meneruskannya ke stasiun bumi lain. Satelit yang mengorbit pada ketinggian 36.000 km di atas bumi memiliki angular orbital velocity yang sama dengan orbital velocity bumi. Hal ini menyebabkan posisi satelit akan relatif stasioner terhadap bumi (geostationary), apabila satelit tersebut mengorbit di atas khatulistiwa. Pada prinsipnya, dengan menempatkan tiga buah satelit geostationary pada posisi yang tepat dapat menjangkau seluruh permukaan bumi. Keuntungan satelit adalah lebih murah dibandingkan dengan menggelar kabel antar benua, dapat menjangkau permukaan bumi yang luas, termasuk daerah terpencil dengan populasi rendah, meningkatnya trafik telekomunikasi antar benua membuat sistem satelit cukup menarik secara komersial. Kekurangannya adalah keterbatasan teknologi untuk penggunaan antena satelit dengan ukuran yang besar, biaya investasi dan asuransi satelit yang masih mahal, atmospheric losses yang besar untuk frekuensi di atas 30 GHz membatasi penggunaan frequency carrier.

• Gelombang radio

Gelombang radio adalah media transmisi yang dapat digunakan untuk mengirimkan suara ataupun data. Kelebihan transmisi gelombang radio adalah dapat mengirimkan isyarat dengan posisi sembarang (tidak harus lurus) dan dimungkinkan dalam keadaan bergerak. Frekuensi yang digunakan antara 3 KHz sampai 300 GHz. Gelombang radio digunakan pada band VHF dan UHF : 30 MHz sampai 1 GHz termasuk radio FM dan UHF dan VHF televisi. Untuk komunikasi data digital digunakan packet radio.

• Inframerah

Inframerah biasa digunakan untuk komunikasi jarak dekat, dengan kecepatan 4 Mbps. Dalam penggunaannya untuk pengendalian jarak jauh, misalnya remote control pada televisi serta alat elektronik lainnya. Keuntungan inframerah adalah kebal terhadap interferensi radio dan elekromagnetik, inframerah mudah dibuat dan murah, instalasi mudah, mudah dipindah-pindah, keamanan lebih tinggi daripada gelombang radio. Kelemahan inframerah adalah jarak terbatas, tidak dapat menembus dinding, harus ada lintasan lurus dari pengirim dan penerima, tidak dapat digunakan di luar ruangan karena akan terganggu oleh cahaya matahari.
